1)高速稳定送料系统：采用胶辊送料结构，适合细线与薄线材料，高速运行下不易折弯、不打滑；搭配模具气缸送料机构，兼容大线径线材，提升整体适用性。
2)高精度同步驱动机构：双导轨+精密斜齿轮传动结构，确保绕线精度。搬运电机与绕线头实现插补运动，在绕制过程中将线材稳定送入线槽，有效提升一致性和效率。
3)压线与裁剪组合结构：具备自动导线、压线与裁剪功能，绕制过程中精准定 位并压紧线材，有效防止跳线与跑偏。
4)全自动绕线流程，提升产能：设备实现全流程自动化，从送料、绕线到取料无需人工干预，支持一人多机操作，显著降低人力成本。

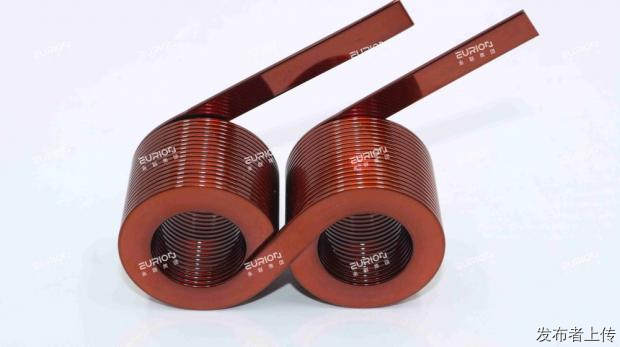

5)适用于多种高端线圈应用：广泛应用于高频变压器、新能源储能电感、网络通信类变压器等领域，满足双线圈结构、高精度绕制需求。
机器规格：
型号
Model EC-8F-660
机器加工能力
Processing Capacity 厚Thickness : 1.0mm ≤ T ≤ 5.0mm
宽Width : 5.0mm ≤ W ≤ 15.0mm
截面积S=W*T≤ 60mm2
轴数
Axis 6
绕线电机功率
Winding Motor Power 1.5KW*2
Y1送线电机功率
Y1 Wire Feeding Motor Power 1.5KW
Y2送线电机功率
Y2 Wire Feeding Motor Power 0.75KW
抓料电机功率
Gripper Motor Power 0.75KW
搬运电机功率
Transfer Motor Power 1.5KW
机器尺寸(长x宽x高)
Dimension(LxWxH) 7560X1650X1820(mm3)
机器重量
Weight 2500kg
